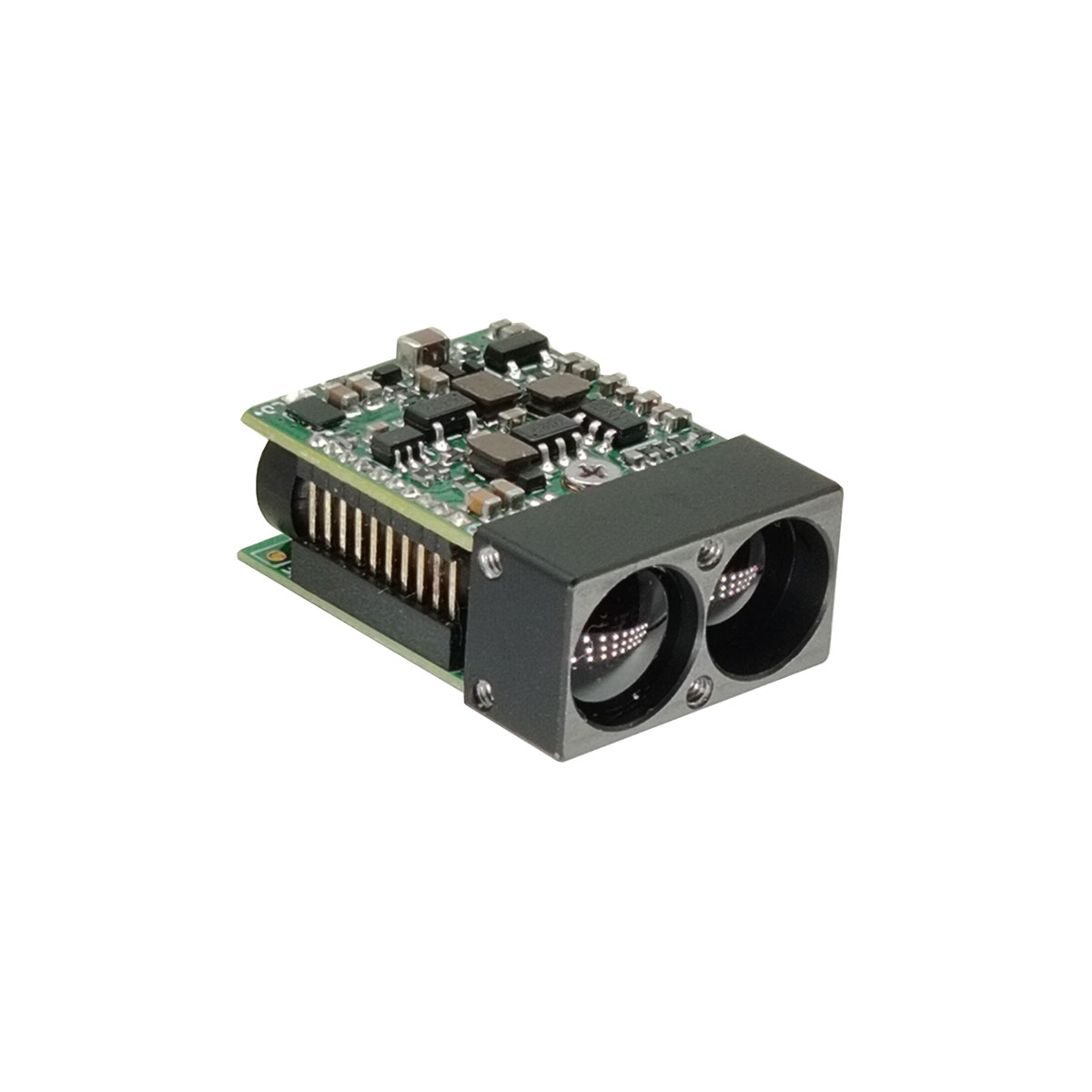

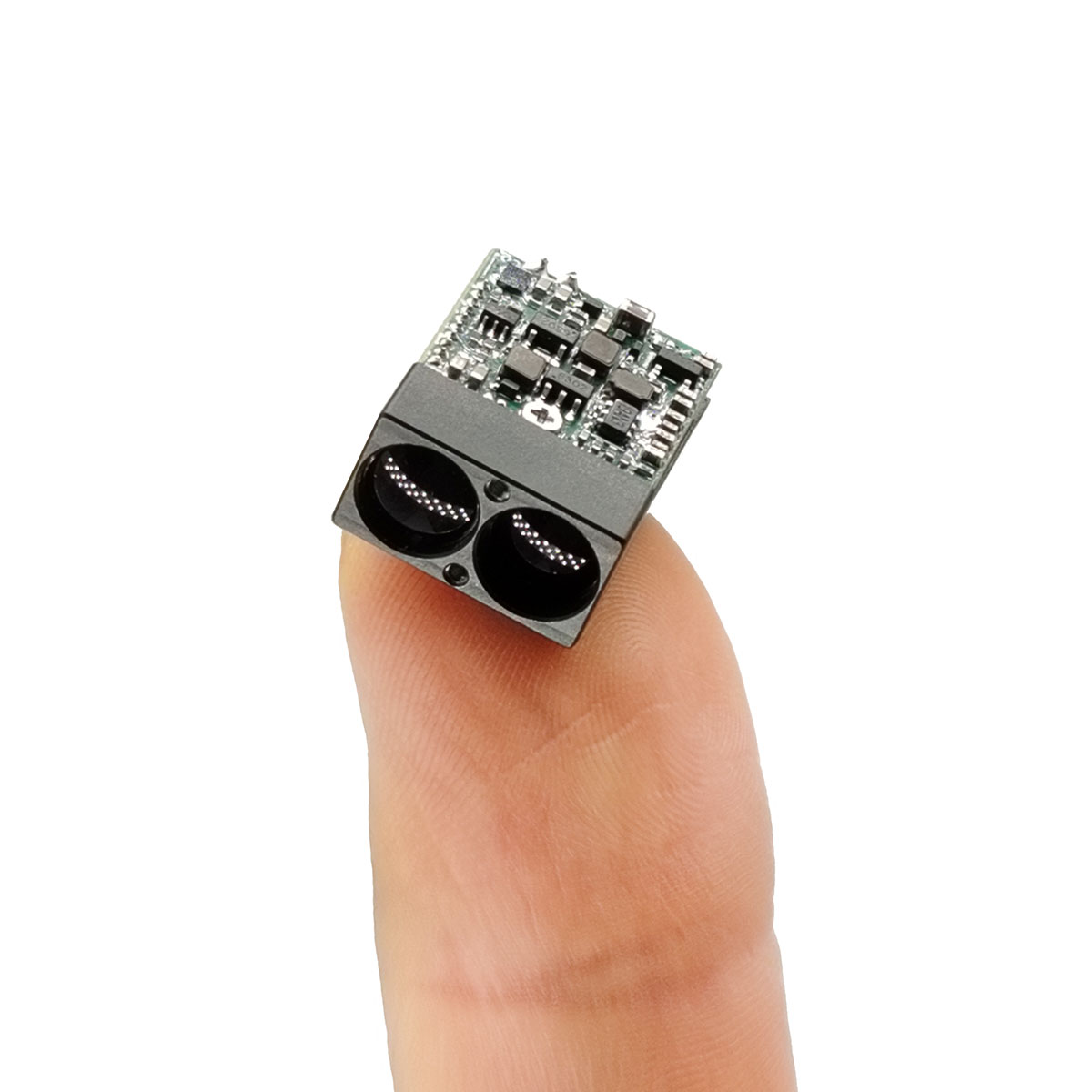

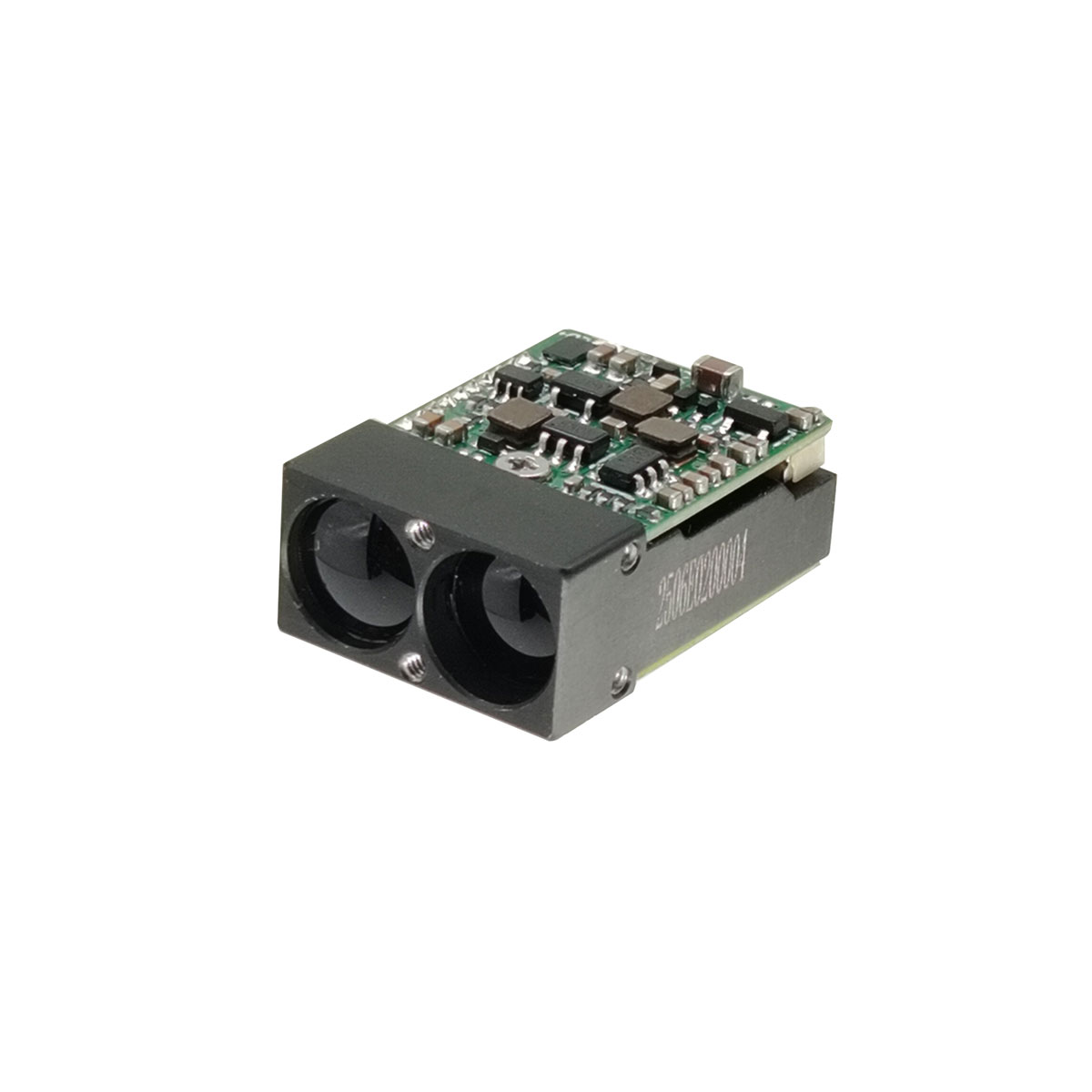

O módulo de alcance a laser em miniatura STA-D15X usa um laser semicondutor de 905 nm, que possui as características de longo alcance, baixo consumo de energia, tamanho pequeno e segurança ocular. É muito adequado para integrar pequenos veículos aéreos não tripulados, dispositivos portáteis de visão noturna, imagens térmicas e outros equipamentos. Alcance máximo: 1500m Precisão de alcance: ± 1m Frequência de variação: faixa de disparo único, 1 Hz, 2 Hz Peso: 5g ± 0,5g
Tecnologia de laser semicondutor: Confiabilidade superior, compacidade e menor consumo de energia do que os telêmetros de tempo de voo (TOF) tradicionais, permitindo a integração em dispositivos portáteis e com espaço limitado.
| Número de série | Nome do Projeto | STA-D15X |
| 1 | Segurança ocular humana | Sim |
| 2 | Comprimento de onda do laser | 905 nm |
| 3 | Ângulo de divergência do laser | 1×6mrad |
| 4 | Recebendo campo de visão | ~20mrad |
| 5 | Calibre do Transmissor | Φ7mm |
| 6 | Recebendo calibre | Φ7mm |
| 7 | Alcance de alcance | 5~1500m |
| 8 | Precisão de alcance | ±1m |
| 9 | Frequência de medição | Alcance de disparo único, 1 Hz, 2 Hz |
| 10 | Taxa de transmissão | 115200bps (padrão)/9600bps/38400bps/57600bps |
| 11 | Taxa de precisão | ≥98% |
| 12 | Taxa de falsos alarmes | ≤1% |
| 13 | Interface de dados | UART(TTL_3.3V) |
| 14 | Tensão de alimentação | CC 3~5V |
| 15 | Consumo de energia | Potência em espera ≤ 0,6WMédia ≤ 0,8W@1HzValor de pico ≤ 1,3W@1Hz |
| 16 | ||
| 17 | Corrente de pico inicial | ≤ 680mA |
| 18 | Corrente de fuga | <50 |
| 19 | Pesos | 5±0,5g |
| 20 | Tamanho (C×L×A) | ≤22,5 mm × 16 mm × 9,5 mm |
| 21 | Temperatura operacional | -20~+60℃ |
| 22 | Temperatura de armazenamento | -30~+60℃ |
| 23 | Choque | 1200g, 1ms |
| 24 | Vibração | 5~50~5Hz, 1 oitava/min, 2,5g |
| 25 | Confiabilidade | MTBF≥1500h |
| 26 | Hora de inicialização | ≤100ms; |
| 27 | Interface elétrica | Plugue do conector: 0,8WTB-6Y-2Soquete do conector: 0,8WTB-6AWB-01 |
Variando 1500m, ambiente de teste de dados com visibilidade ≥ 25km e umidade ≤ 50%.
Os principais componentes do produto telêmetro a laser são os seguintes:
a) Receber e transmitir componentes;
b) Componentes do circuito; 22,5 mm × 16 mm × 9,5 mm (C × L × A), o peso é ≤5g ± 0,5g e sua aparência é mostrada na Fig.1.

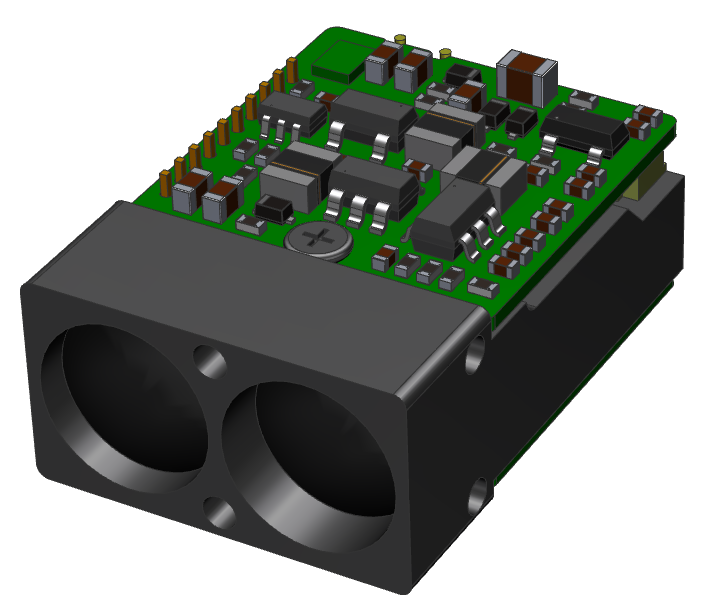

Figura 1 Aparência do Produto
As dimensões externas das interfaces mecânicas e ópticas são mostradas na Figura 2.
Figura 2 Diagrama de interface mecânica e óptica
Interface elétrica
Tensão de alimentação: 3,3 V (pode ser polarizada para 3,3 V ~ 5 V);
Tipo de comunicação: UART-TTL (3,3V);
Corrente inicial de pico: ≤ 680mA;
Consumo de energia em espera: ≤ 0,6W;
Consumo médio de energia: ≤ 0,8W@1Hz ;
Consumo máximo de energia para medição de distância: ≤ 1,35W@1Hz ;
Corrente de fuga: <50ua;
Tempo de resposta de variação de inicialização: ≤ 100 ms
A extremidade superior do computador realiza testes de reticulação com o conector 0.8WTB-6AWB-01 da extremidade da máquina de medição de distância (Yueqing Huabao) através do conector 0.8WTB-6Y-2. As definições dos pinos da fonte de alimentação e da porta de comunicação do telêmetro são mostradas na tabela abaixo.
Tabela 2 Definição do Pino Elétrico do Produto
| Alfinete | Rotulagem | Definição de características elétricas | Direção do sinal |
| 1 | Potência-EN | ||
| 2 | TTL_RXD | Porta de entrada de sinal | Computador host para telêmetro |
| 3 | TTL_TXD | Porta de saída de sinal | Telêmetro para computador host |
| 4 | NC | ||
| 5 | Fonte de alimentação + | ||
| 6 | GND |

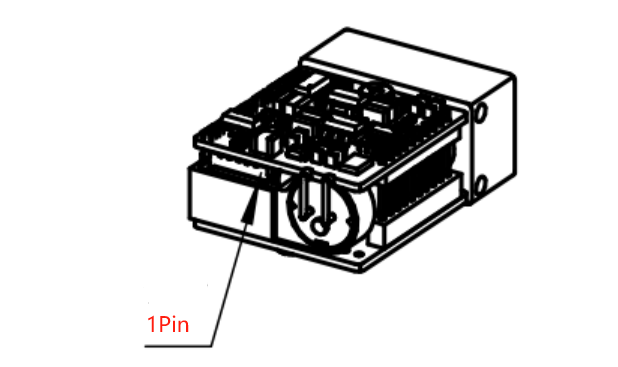

Figura 3: 1 pino

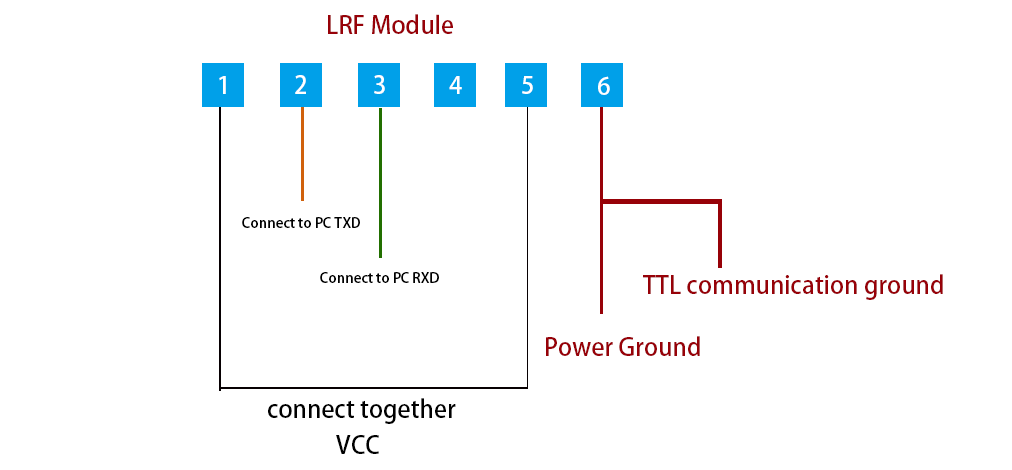

Diagrama de conexão elétrica
Taxa de transmissão: 115200bps (padrão)/9600bps/38400bps/57600bps;
Formato de transmissão de byte único: inclui 1 bit de início, 8 bits de dados, sem soma de verificação, 1 bit de parada, os dados de 8 bits são transmitidos primeiro para o bit inferior e depois para o bit superior.
Nota: Envio de código de verificação=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;
Soma de verificação de recebimento = Byte 1 + Byte 2 + Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7.
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | 0x84 |
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | 0x88 | status | 0xFF | DADOS_H | DADOS_L | código de verificação |
Status=0, Falha na medição única; DATA_H = 0xFF, DATA_L = 0xFF; status = 1, medição única bem-sucedida; DATAH_=byte alto do resultado da medição; DATA_L=byte baixo do resultado da medição.
Nota: Envio de código de verificação=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;
Soma de verificação de recebimento = Byte 1 + Byte 2 + Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7.
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | Frequência | 0xFF | 0xFF | 0xFF | 0xFF | código de verificação |
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | Frequência | status | 0xFF | DADOS_H | DADOS_L | código de verificação |
Status=0, Falha na medição contínua; DATA_H = 0xFF, DATA_L = 0xFF; status = 1, medição contínua bem-sucedida; DATAH_=byte alto do resultado da medição; DATA_L=byte baixo do resultado da medição.
Freq=0x89, faixa de 1 Hz; Freq = 0xB9, faixa de 5 Hz; Freq=0xC9, faixa de 10 Hz; Freq = 0xF9 , Modo de calibração do eixo (envia de volta o status de calibração do eixo uma vez após receber o comando de calibração).
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | 0x8A |
| byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Descrição | 0x55 | 0xAA | 0x8E | status | 0xFF | 0xFF | 0xFF | código de verificação |
Status=0, Falha ao fechar a medição contínua; status = 1, feche a medição contínua com sucesso.
Nota: Os dados são retornados em formato hexadecimal e todos os resultados dos dados são gerados multiplicando os dados reais por 10;
Exemplo: dist=2000,3m, os dados de saída são 20003, convertidos para hexadecimal como 4E23, ou seja, Dados1=0x4E, Dados2=0x23.
