Módulo Rangefinder de 13 km

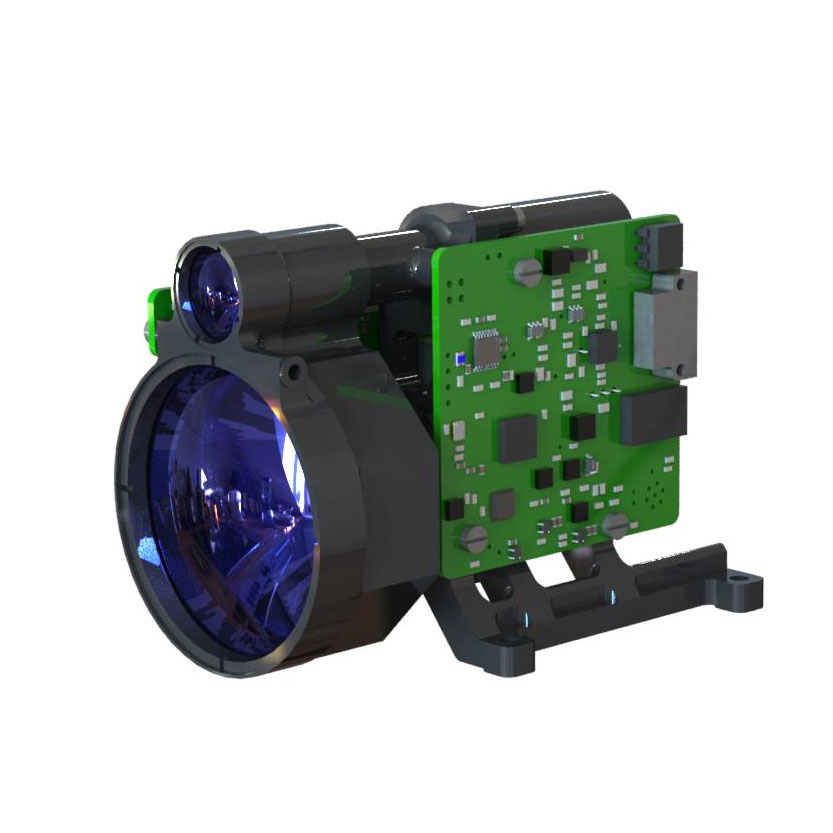

O módulo STA-D1013B 13KM RANGEFINDER ADOVE O Módulo de Laser de Vidro Erbium de 1535nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.

Enviar consulta

Descrição do produto

Faixa de medição máxima: destino da OTAN≥10000m; Target típico de 15000m
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤230g

Recursos do módulo Rangefinder de 13 km

1. Projeto estrutural integrado, resistência ao choque e vibração, alta confiabilidade, forte adaptabilidade ambiental;
2. 1535nm bombeado Q-Switched Erbium Glass Laser Projeto de estrutura integrada e modo de instalação de vedação de vários pontos de face final, forte capacidade de anti-misadjustamento, vida útil durável, longa e de segurança dos olhos humanos;
3. A interface interna do circuito é todo o processo de conexão direta do fio soldado, sólido e confiável, o que pode evitar o curto -circuito ou o fraco contato causado por conector solto, oxidação e vapor de água e melhorar a confiabilidade e a vida do produto.

Índice de Desempenho do Produto para STA-D1013B Módulo Rangefinder a laser

Item	Índice
Modelo	STA-D1013B
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	50m-15000m
Desempenho variante	15000m	Alvo típico, visibilidade ≥ 25km
	13000m	Alvo grande, visibilidade ≥ 25km
	10000m	Visibilidade ≥ 25km, alvo com 0,3 refletividade para veículos 2,3m × 2,3m
Umidade	≤ 60%
Precisão da variação	± 1m
Taxa de precisão	≥98%
Resolução da faixa	≤50m
Ângulo de divergência	≤0,3mrad
Frequência de variação	Uma vez, 1Hz, 5Hz, 10Hz
Tamanho	≤95 mm × 60,5 mm × 71,5 mm
Tensão	18V ～ 36V
Consumo de energia de trabalho	Consumo médio de energia: ≤ 4w
Consumo de energia em espera	≤1,8w
Temperatura de trabalho	-40 ℃～+60 ℃
Temperatura de armazenamento	-55 ℃～+70 ℃
Peso	≤230g

Interface de instalação de estrutura para módulo STA-D1013B LRF

Função do produto para STA-D1013B Módulo Rangefinder Laser

● Função de variação a laser;
● Função de coleta de potência e temperatura;
● Função de gatagem de alcance;
● Função de variação do alvo da cabeça e final;
● Função de proteção reversa de energia;
● Função de auto-verificação;
● Acumular os tempos de emissão do laser função;
● Com a função de programa de atualização de porta serial;
● Fornece uma função de sinal de controle de potência separada.

Interface elétrica

A extremidade superior do computador realiza o teste de reticulação com o soquete J30JZLN15ZKWA000 da extremidade do rangefinder através do conector retangular J30JZ/XN15TJCAL01. A definição de pinos da fonte de alimentação e comunicação do rangefinder é mostrada na tabela a seguir.

Definição de PIN de fonte de alimentação e porta de comunicação no rangefinder end

Número do pino	Número	Direção de transmissão	Notas
P-1	Vin+	Power positivo de poder de entrada	Fonte de alimentação do computador superior
P-2	Vin+
P-3	Vin+
P-4	Controle de potência+	Controle de potência+	Curto-circuito P-12 para acionar
P-5	Rs422_txd+	Porta de saída do sinal	Rangefinder para hospedar computador
P-6	Rs422_rxd+	Porta de entrada de sinal	Computador superior para Rangefinder
P-7	Rs422_gnd	Fio aterrino de comunicação
P-8	NC	Suspenso
P-9	Vin-	Poder de entrada Pólo negativo	Fonte de alimentação do computador superior
P-10	Vin-
P-11	Vin-
P-12	Controle de poder-	Controle de poder-	Curto-circuito p-4 para acionar
P-13	Rs422_txd-	Porta de saída do sinal	Rangefinder para hospedar computador
P-14	Rs422_rxd-	Porta de entrada de sinal	Computador superior para Rangefinder
P-15	NC	Suspenso
