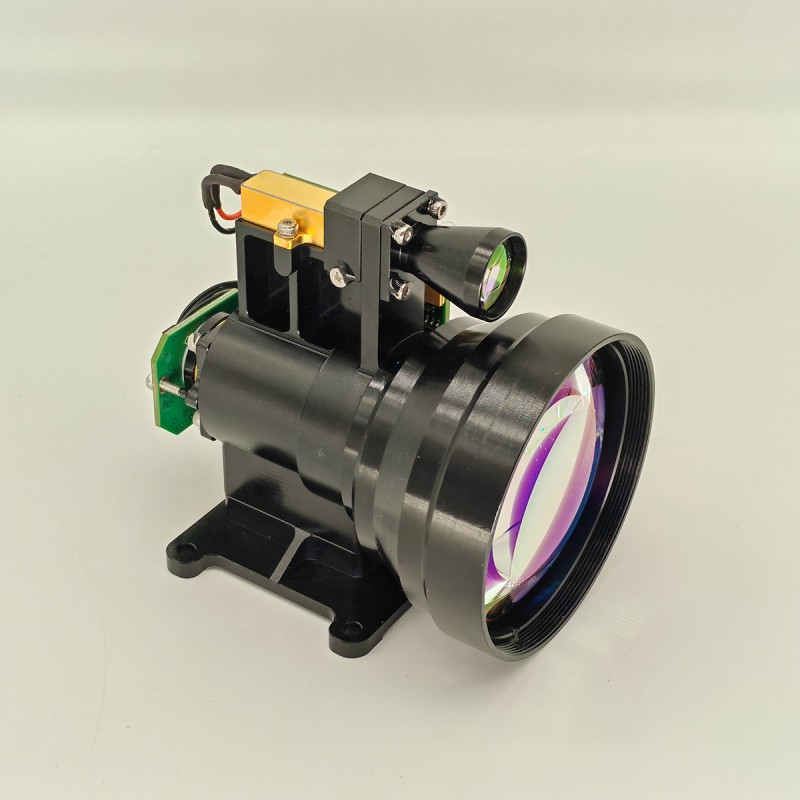

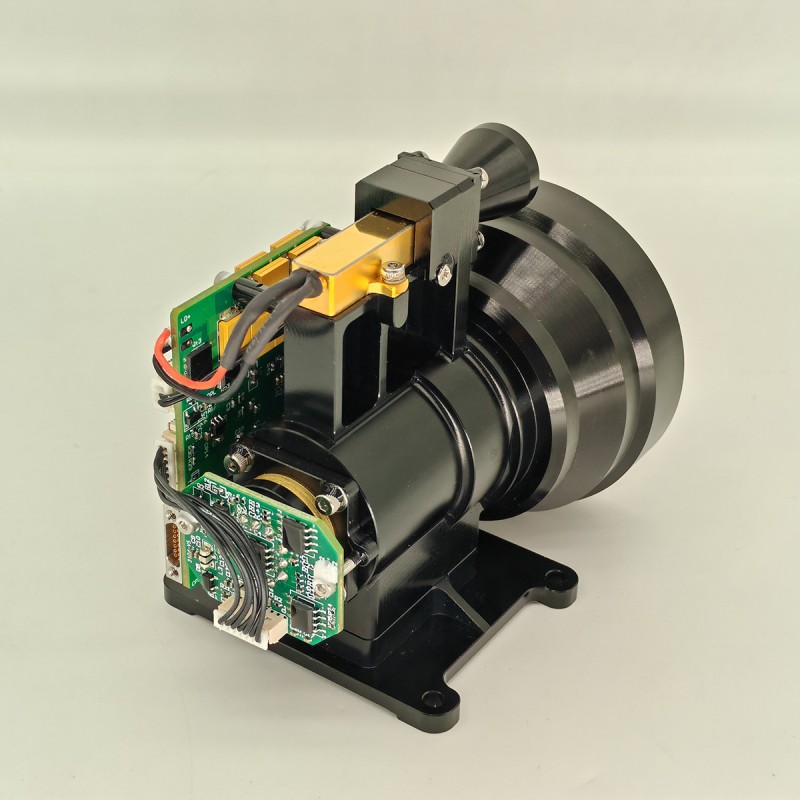

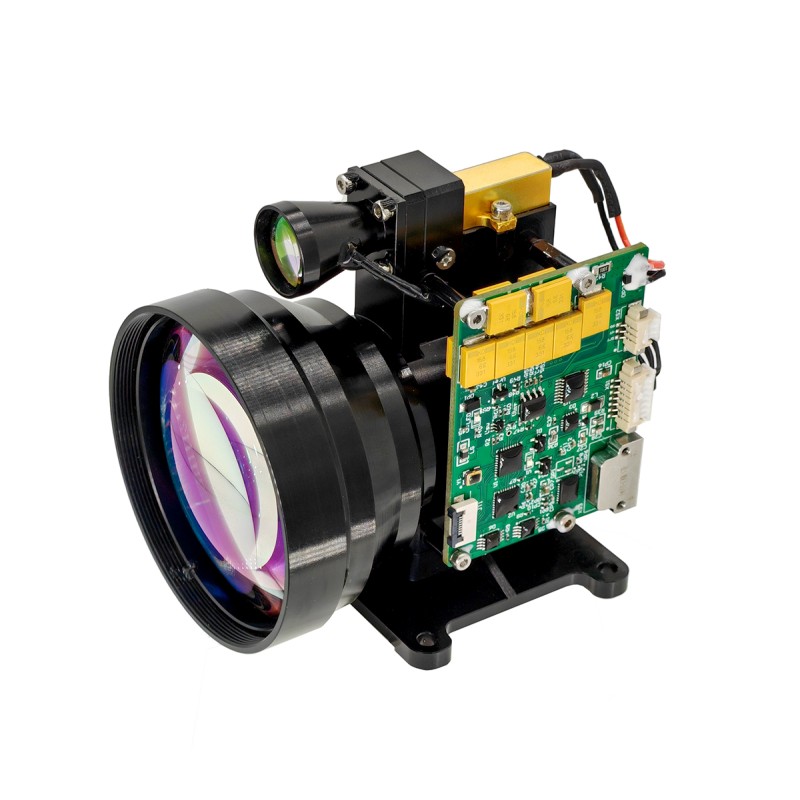

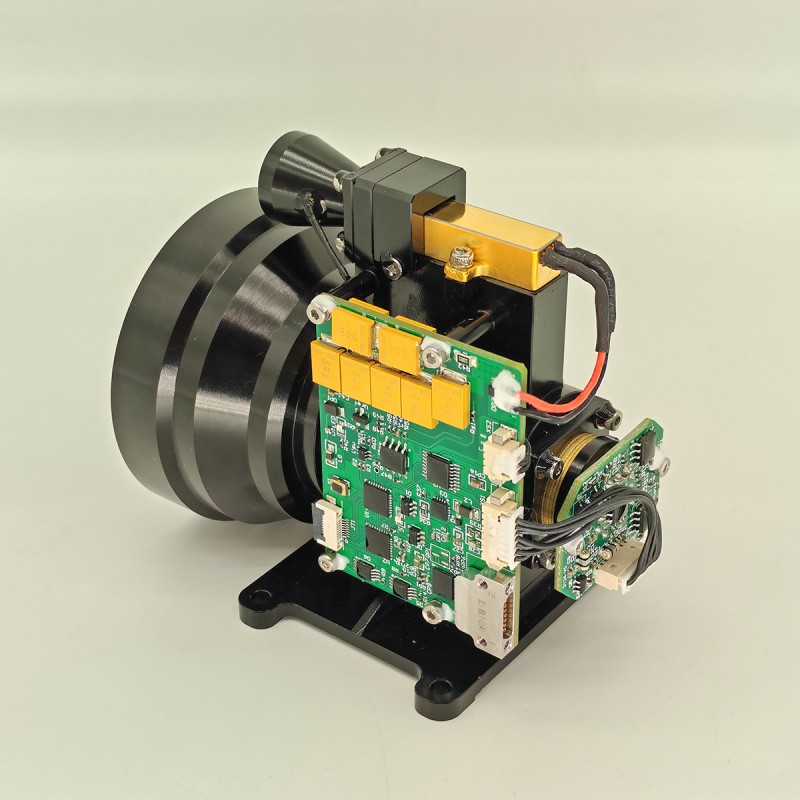

Módulo Rangefinder de 12 km para os olhos
O STA-B1220X é um módulo de medição de distância a laser para os olhos humanos, que pode detectar a distância alvo e transmitir a distância medida para o computador superior através da comunicação serial. Visibilidade ≥ 25km, refletividade alvo ≥ 0,3, umidade ≤ 80%, o veículo (alvo de 2,3 m × 2,3m na OTAN) distância de variação ≥ 12km; Max variando a 20 km.
Enviar consulta
Descrição do produto
Funções principais
(1) variação única e variação contínua;
(2) responder a comandos de variação a laser e pode parar de variando a qualquer momento de acordo com o comando stop;
(3) dados de distância de saída e informações de status uma vez por pulso durante a medição da distância;
(4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.
(2) responder a comandos de variação a laser e pode parar de variando a qualquer momento de acordo com o comando stop;
(3) dados de distância de saída e informações de status uma vez por pulso durante a medição da distância;
(4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.
Introdução ao produto
O módulo Rangefinder a laser B1220x é um rangefinder de laser de pulso militar projetado para cenários de aplicação, como aeronaves, veículos aéreos não tripulados, tanques e escopo. Possui tamanho pequeno, peso leve, baixo consumo de energia, desempenho estável, longa distância de medição e vida útil longa do serviço, segurança ocular humana e outras vantagens, é um equipamento técnico importante para melhorar o produto com precisão.
Índice de desempenho do produto
| Item | Parâmetro técnico | Instrução |
| Modelo | STA-B1220X | |
| Comprimento de onda de trabalho | 1535 ± 5nm | |
| Segurança ocular | Classe 1 (IEC 60825-1) | |
| Recebendo abertura | Φ57mm | |
| Abertura de emissão | Φ19mm | |
| Capacidade de variação | 50m-20km | |
| Faixa de variação | ≥20000m | Faixa máxima |
| ≥15000m | Grande alvo, refletividade: 0,6, visibilidade do observador 25 km | |
| ≥12000m | Alvo da OTAN | |
| ≥8000m | Alvo humano | |
| ≥3200m | Alvo de UAV | |
| Mini Range | 50m |
|
| Detecção multi-alvo | Até 3 alvo |
|
| Precisão da variação | ± 3m | 3d |
| Frequência de variação | 1 ~ 10Hz ajustável |
|
| Taxa de precisão | ≥98% |
|
| Taxa de alarme falso | 1% |
|
| Ângulo de divergência | ≤0,3mrad |
|
| Interface de comunicação | Rs422 / rs232 / ttl |
|
| Tensão | DC18 ~ 32V |
|
| Poder de trabalho | ≤3w | Teste de temperatura normal |
| Potência de pico | ≤6w | Teste de temperatura normal |
| Choque mecânico | 75g, 1ms |
|
| Temperatura de trabalho | -40 ℃～+60 ℃ |
|
| Temperatura de armazenamento | -55 ℃～+70 ℃ |
|
| Confiabilidade | MTBF ≥ 1500H |
|
| Tamanho | ≤90 mm × 63mm × 82mm |
|
| Peso | ≤350g |
|
| Função principal | Primeiro e último alvo variando, variação multi-alvo, seletividade à distância | |
| Mais função | 1. Função de bloqueio de configuração do ponto cego à distância; 2. Função de verificação de auto (alta tensão, temperatura, etc.); 3. Resolução da distância: 30m; | |
Notas:
1) Tamanho alvo da OTAN 2,3 m × 2,3 m; Tamanho do alvo humano 0,5 m × 1,7 m; Tamanho alvo de UAV 0,2 m × 0,3
m; Refletividade 30%, visibilidade do observador≥ 20km

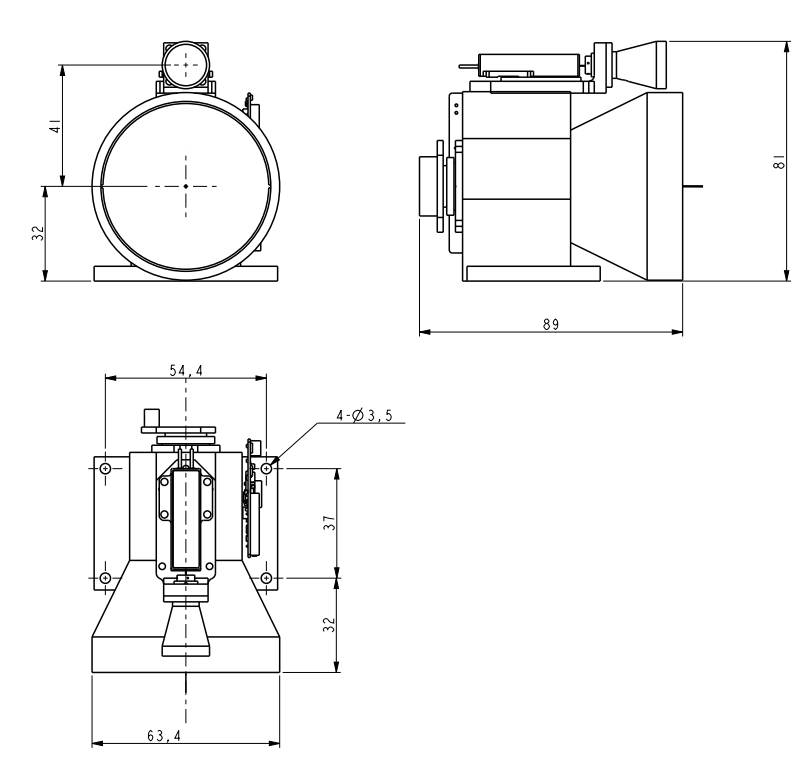

Interface de instalação da estrutura
Interface externa
| Modelo do conector | MDC1-15SW1 | ||
| Alfinete | Definir | Função | Observações |
| 1 | Vee | Entrada de energia positiva | 9-36V |
| 2 | Gnd | Ground de entrada de energia |
|
| 3 | Rs422_t/r+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | Rs422_rxd+ |
|
|
| 7 | Rs232-tx |
|
|
| 8 | Rs232-rx |
|
|
| 9 | Ttl-tx |
|
3.3V |
| 10 | Ttl-rx |
|
3.3V |
| 11 | Gnd | Base de comunicação |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
Módulos de variação OEM/ODM e soluções personalizadas
O B1220X foi projetado para integradores de sistemas que procuram uma solução de variação de laser conveniente, poderosa e compacta. Ele fornece desempenho confiável em uma ampla gama de aplicações.
É muito pequeno, ultraleve, possui baixo consumo de energia e pode ser medido a uma longa distância. É adequado para dispositivos portáteis (imagens térmicas), aplicações de montagem de armas, sistemas portáteis e suítes de sensores leves e veículos aéreos ou UGVs não tripulados.
É muito pequeno, ultraleve, possui baixo consumo de energia e pode ser medido a uma longa distância. É adequado para dispositivos portáteis (imagens térmicas), aplicações de montagem de armas, sistemas portáteis e suítes de sensores leves e veículos aéreos ou UGVs não tripulados.
